Visores e indicadores

Seleção das vistas

Consoante o veículo, utilize o comando 1 para navegar e selecionar as diversas vistas no quadro de instrumentosA ou B.
São disponibilizadas diversas vistas:
  • vista de carga: apresenta a autonomia, a percentagem da bateria e o tempo de carga restante no quadro de instrumentos apenas quando o veículo está a ser carregado;
  • vista clássica: apresenta a velocidade, as ajudas à condução ativas, a área de informações e, consoante o veículo, o potenciómetro no quadro de instrumentos;
  • vista de navegação: apresenta a velocidade, as ajudas à condução ativas e a área de informações no quadro de instrumentos. Duplica também o mapa da estrada do sistema multimédia em todo o quadro de instrumentos;
  • contexto realista: apresenta a velocidade, as ajudas à condução ativas, a área de informações, assim como o veículo e o ambiente circundante (vias de trânsito, veículos nas imediações) no quadro de instrumentos;
  • vista minimizada: apenas apresenta as informações essenciais, a velocidade, as ajudas à condução ativas e a área de informações no quadro de instrumentos.

Quadro de instrumentos A

Ilumina-se ao abrir a porta do condutor. Em simultâneo com o acendimento de alguns testemunhos, é afixada uma mensagem.
Consoante o veículo, pode personalizar o seu quadro de instrumentos com um conteúdo e cores diferentes, à sua escolha.
Para mais informações, consulte as instruções do sistema multimédia.

Velocímetro 2

A velocidade do veículo está limitada a aproximadamente 150 km/h, consoante o veículo.
Alarme sonoro de excesso de velocidade
Consoante o veículo e o país, o testemunho é apresentado no quadro de instrumentos e é emitido um sinal sonoro. O sinal sonoro será emitido assim que o veículo circular a mais de 120 km/h.
Este testemunho permanecerá aceso enquanto o veículo circular a mais de 120 km/h.

Informações sobre as ajudas à condução 3

Informação sobre a navegação em curso 4

Consoante o veículo, é possível visualizar informações do ecrã multimédia (bússola, telefone, navegação, etc.) ou informações do computador de bordo.
Para mais informações, consulte as instruções do sistema multimédia.

Informações sobre a bateria 5 (velocidade de carga da bateria de tração, autonomia estimada)

Potenciómetro 6

Conta-quilómetros total 7

Testemunho do nível de travagem regenerativa 9

Zona de informações 8

Consoante o veículo, utilize o comando 10 para navegar e selecionar os diversos widgets no quadro de instrumentosA:
  • informações do computador de bordo (conta-quilómetros, consumo, etc.);
  • informações sobre o telefone e o sistema multimédia (fonte de áudio em escuta, etc.);
  • informações sobre o veículo (mensagens de aviso, etc.);
  • ...

Testemunho de cabo de carga "ligado" 11

Acende-se quando o cabo de carga é ligado ao veículo.

Nível de carga 12

A vareta indica a quantidade de energia restante.

Tempo de carga restante 13

Velocidade de carga da bateria de tração 14

Limite da reserva

Quando a carga da bateria de tração atinge aproximadamente 7 % ou, consoante o veículo, aproximadamente 12 %, o mostrador e o testemunho15 são apresentados a amarelo, acompanhados de um sinal sonoro.
Para otimizar a autonomia CONSELHOS DE CONDUÇÃO, CONDUÇÃO ECO

Limites de imobilização eminente

Quando o nível de carga atingir cerca de 4 % ou, consoante o veículo, cerca de 6 %, será novamente emitido um sinal sonoro e o testemunho acender-se-á a vermelho ou, consoante o veículo, 30 segundos depois de o testemunho se acender a vermelho.
Quando o nível de carga atingir 3,5 % ou, consoante o veículo, aproximadamente 5 %, o valor de autonomia deixa de ser apresentado. O desempenho do motor diminui progressivamente até à imobilização do veículo DESEMPANAGEM

Quadro de instrumentos B

Ilumina-se ao abrir a porta do condutor. Em simultâneo com o acendimento de alguns testemunhos, é afixada uma mensagem.
Em simultâneo com o acendimento de alguns testemunhos, é afixada uma mensagem.
Consoante o veículo, pode personalizar o seu quadro de instrumentos com um conteúdo e cores diferentes, à sua escolha.
Para mais informações, consulte as instruções do equipamento.

Pisca-piscas 16 e 20

Testemunho 17

TESTEMUNHOS LUMINOSOS

Testemunho de pressão insuficiente dos pneus 18

AVISO DE PERDA DE PRESSÃO DOS PNEUS

Testemunho de airbag 19

Testemunho do travão de estacionamento assistido 21

Testemunho de deteção de "mãos afastadas do volante" 22

PREVENÇÃO DE SAÍDA INVOLUNTÁRIA DE VIAACTIVE DRIVER ASSIST

Testemunho de paragem urgente 23

TESTEMUNHOS LUMINOSOS

Modo de condução selecionado 24

MULTI-SENSE

Velocímetro 25

A visualização varia consoante o estilo selecionado.

Computador de bordo/informações multimédia 26

Testemunho do nível de travagem regenerativa 27

Autonomia estimada 28

Alta 32: visibilidade da autonomia em condições ideais (por exemplo, condução em vias rápidas ou estradas com duas vias de trânsito com reduzida utilização do conforto térmico).
Baixa 33: visibilidade da autonomia em condições adversas (por exemplo, condução em autoestrada no inverno ou num engarrafamento com utilização intensiva do conforto térmico).
Para otimizar a autonomia CONSELHOS DE CONDUÇÃO, CONDUÇÃO ECO

Económetro 29

CONSELHOS DE CONDUÇÃO, CONDUÇÃO ECO

Limite da reserva

Quando a carga da bateria de tração atinge aproximadamente 7 % ou, consoante o veículo, aproximadamente 12 %, o mostrador e o testemunho30 são apresentados a amarelo, acompanhados de um sinal sonoro.
Para otimizar a autonomia CONSELHOS DE CONDUÇÃO, CONDUÇÃO ECO

Limites de imobilização eminente

Quando o nível de carga atingir cerca de 4 % ou, consoante o veículo, cerca de 6 %, será novamente emitido um sinal sonoro e o testemunho acender-se-á a vermelho ou, consoante o veículo, 30 segundos depois de o testemunho se acender a vermelho.
Quando o nível de carga atingir 3,5 % ou, consoante o veículo, aproximadamente 5 %, o valor de autonomia deixa de ser apresentado. O desempenho do motor diminui progressivamente até à imobilização do veículo DESEMPANAGEM

Velocidade de carga da bateria de tração 31

Quadro de instrumentos em milhas

(possibilidade de passar a km/h)

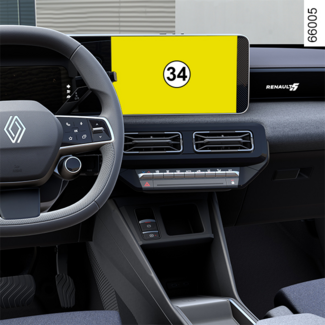

Com o veículo parado e o motor ligado, no ecrã multimédia 16, selecione o mundo "Veículo", prima o menu "Definições", "Unidades" e, em seguida, "Velocidade".
Escolha entre km/h ou mph.
O velocímetro e algumas das informações de distância apresentadas no quadro de instrumentos são convertidas.
Para voltar à unidade anterior, efetue a mesma operação.
Nota: assim que a bateria for desligada, o computador de bordo regressará automaticamente à unidade de medida original.
Para mais informações, consulte as instruções do sistema multimédia.
Conselho
Para utilizar determinadas funções de ajuda à condução, é necessário alterar a unidade de medida no quadro de instrumentos para obter as devidas informações ao conduzir num país cujas unidades de velocidade sejam diferentes das predefinições do seu veículo.
AVISO
Por motivos de segurança, efetue as regulações com o veículo parado.
