Visores e indicadores

Quadro de instrumentos

Ilumina-se ao abrir a porta do condutor. Em simultâneo com o acendimento de alguns testemunhos, é afixada uma mensagem.
Consoante o veículo, pode personalizar o seu quadro de instrumentos A com um conteúdo e cores diferentes, à sua escolha.

Seleção das vistas

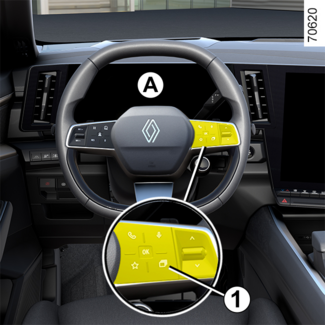

Consoante o veículo, estão disponíveis diversas vistas no quadro de instrumentos. Para selecionar uma vista, prima as vezes necessárias o comando 1 para percorrer as diversas vistas no quadro de instrumentos A até aceder à vista pretendida.
Todas as vistas disponíveis apresentam as seguintes informações essenciais no quadro de instrumentos:
  • velocímetro;
  • as informações sobre as ajudas à condução ativadas;
  • zona de informações.
A vista "Ajudas à condução" apresenta as informações essenciais no quadro de instrumentos com as informações das ajudas à condução ativas em ecrã inteiro.
A vista "Clássica" apresenta as informações essenciais no quadro de instrumentos e, consoante o veículo, o potenciómetro.
A vista "Navegação" apresenta as informações essenciais e o mapa da estrada duplicado a partir do sistema multimédia em todo o quadro de instrumentos.
Vista realista B
(consoante o veículo)
A vista B apresenta as informações essenciais no quadro de instrumentos, em conjunto com o seu veículo e o respetivo entorno (faixas, veículos circundantes que se movem no mesmo sentido, etc.).
Nota: o sistema apenas reconhece veículos das categorias de ligeiros, camiões e motociclos.
A vista "Minimalista" apenas apresenta as informações essenciais no painel de bordo.

Afixação das informações

Velocímetro 2
Informações sobre as ajudas à condução 3
Autonomia previsível com o combustível existente no depósito 4
Indicador do nível de combustível 5
Se o nível estiver na reserva, o testemunho integrado será apresentado a laranja, acompanhado de um sinal sonoro. Reabasteça logo que possível.
Informação sobre a navegação em curso 6
Potenciómetro 7
O potenciómetro permite conhecer em tempo real o consumo de energia do veículo CONDUÇÃO ECO.

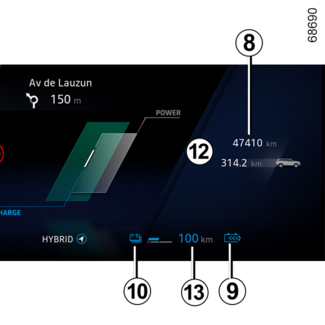

Conta-quilómetros total 8

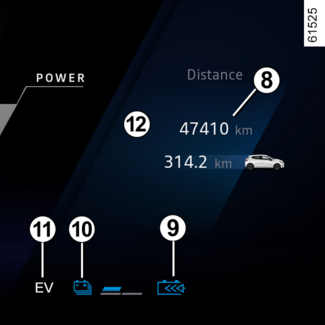

Testemunho do nível de travagem regenerativa 9VEÍCULO E-TECH FULL HYBRID (HEV)VEÍCULO E-TECH PLUG-IN HYBRID (PHEV)
Nível de carga da bateria de tração10
Testemunho do modo de funcionamento elétrico 11
É apresentado quando o movimento do veículo é exclusivamente propulsionado pela bateria de tração.
Zona de informações 12
Consoante o veículo, utilize o comando 13 para navegar e selecionar as diversas opções no quadro de instrumentos:
  • informações do computador de bordo (conta-quilómetros, mensagens de aviso, etc.);
  • informações do sistema multimédia (bússola, fonte de áudio em escuta, etc.);
  • ...

Visor frontal 18

O visor apresenta as informações de condução e de navegação do quadro de instrumentos e do ecrã multimédia. A informação é projetada no para-brisas.
Quando o veículo dispõe deste equipamento, este é ativado quando o motor é ligado e é desativado quando o motor é desligado.
Consulte o manual do sistema multimédia para aceder às regulações do visor frontal.
Regulação da altura das informações no visor
Consoante a sua posição de condução, pode subir ou descer as informações no visor. É igualmente possível rodar ligeiramente a imagem projetada.
Regulação da luminosidade do visor
A luminosidade varia automaticamente em função do nível de luminosidade no exterior do veículo. Assim que as luzes estiverem acesas, será possível regular manualmente a luminosidade.
AVISO
Por motivos de segurança, efetue as regulações com o veículo parado.
Conselho
Não utilize produtos solventes, detergentes ou panos abrasivos para limpar a película de proteção.
Utilize apenas panos microfibras.
Conselho
A visibilidade das informações poderá ser afetada:
  • posição do banco;
  • pela presença de um objeto colocado na abertura do painel de bordo;
  • pela utilização de lentes de óculos polarizadas;
  • condições meteorológicas extremas (chuva, neve, grande exposição ao sol...).
AVISO
Em caso de informações contraditórias entre o quadro de instrumentos e o visor superior/ecrã multimédia, consulte as informações apresentadas no quadro de instrumentos.

Quadro de instrumentos em milhas

(possibilidade de passar a km/h)

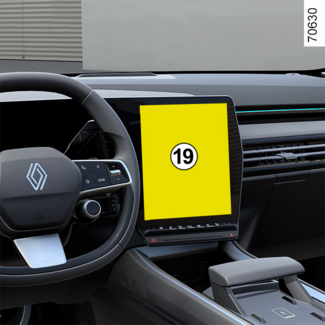

Com o veículo imobilizado e o motor ligado, no ecrã multimédia 19, selecione o mundo "Veículo", prima o menu "Definições" seguido de "Sistema", "Unidades" e, em seguida, "Velocidade".
Escolha entre km/h ou mph.
O velocímetro e algumas das informações de distância apresentadas no quadro de instrumentos são convertidas.
Para voltar à unidade anterior, efetue a mesma operação.
Nota: assim que a bateria for desligada, o computador de bordo regressará automaticamente à unidade de medida original.
Para mais informações, consulte as instruções do sistema multimédia.
Conselho
Para utilizar determinadas ajudas à condução, é necessário alterar a unidade de medida no quadro de instrumentos para obter as informações corretas ao conduzir num país cujas unidades de velocidade sejam diferentes das predefinições do seu veículo.
AVISO
Por motivos de segurança, efetue as regulações com o veículo parado.
