VEÍCULO ELÉTRICO: carregar

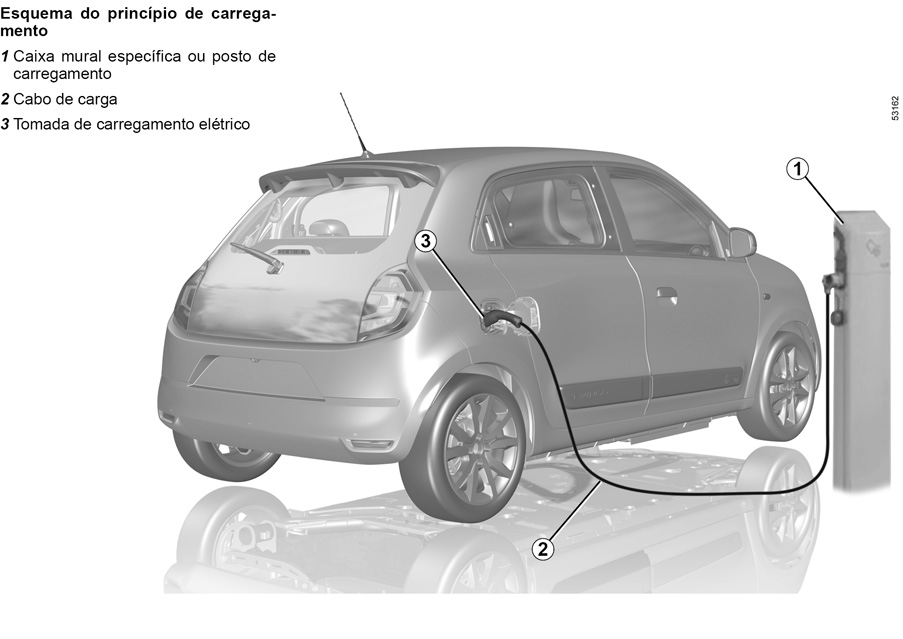

  • 1
  • 2
  • 3
  • 4
  • 5

Para esclarecer todas as questões relacionadas com os equipamentos necessários para o carregamento, consulte um representante da marca.

Recomendações importantes para o carregamento do veículo

Leia atentamente estes conselhos. O desrespeito por estes conselhos pode provocar um risco de incêndio, ferimentos graves ou choques eléctricos, que podem provocar a morte.

Carregamento

Não efectue qualquer intervenção no veículo durante o carregamento (lavagem, intervenção no compartimento do motor...).

Na presença de água, de sinais de corrosão ou de elementos estranhos no conector do cabo de carregamento ou na tomada de carregamento do veículo, não carregue o veículo. Risco de incêndio.

Não tente tocar nos contactos do cabo, da tomada doméstica ou da tomada de carga do veículo, nem introduza objectos.

Nunca ligue o cabo de carga num adaptador, numa tomada múltipla ou numa extensão.

A utilização de um gerador é interdita.

Não desmonte ou modifique a tomada de carregamento do veículo ou o cabo de carregamento. Risco de incêndio.

Não modifique nem interfira com a instalação eléctrica durante o carregamento.

Em caso de choque, ainda que ligeiro, contra a tampa de carregamento ou a válvula, mande verificar o mais depressa possível num representante da marca.

Cuide do cabo: não o pise, não o mergulhe na água, não o puxe, não o sujeite a impactos...

Verifique regularmente se o cabo de carga se encontra em bom estado.

Em caso de danos no cabo de carga (corrosão, escurecimento, cortes, etc.), na unidade ou na tomada de carga elétrica do veículo, não proceda à respetiva utilização. Mande-os substituir num representante da marca.

No caso de uma não-ativação do mecanismo de trancamento da tampa de carga e/ou do destrancamento da tomada de carga elétrica do veículo, contacte um representante da marca.

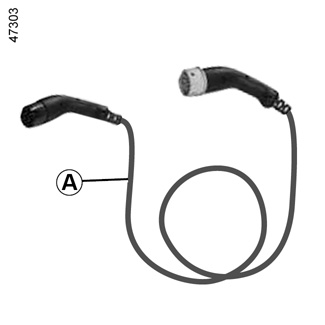

Cabo de carga A

Este cabo é específico do seu veículo e foi concebido para ser ligado a tomadas de parede ou terminais públicos de modo a permitir a carga padrão da bateria de tração.

É recomendado utilizar prioritariamente um cabo de carga que permita uma carga para utilização standard da bateria de tracção.

Cada um dos cabos de carga está colocado no porta-bagagens do veículo.

Cabo de carga B

Este cabo permite a carga:

- em condições de utilização normal, numa tomada utilizada apenas para o veículo (carga de 14 A/16 A);

- carga ocasional com uma tomada doméstica (carga de 8 A) quando não estiver em casa, por exemplo.

Em qualquer caso, as tomadas utilizadas devem ser instaladas de acordo com as instruções indicadas no manual do utilizador fornecido com o cabo de carga B.

Em qualquer dos casos, para efeitos de funcionamento, leia atentamente o manual do utilizador do cabo de carga B.

Nunca deixe a caixa suspensa pelo cabo. Utilize os locais de fixação C.

Se aparecer uma avaria durante a carga (o indicador vermelho da caixa D acende), pare imediatamente a carga. Consulte o manual do utilizador do cabo.

Recomendações importantes para o carregamento do veículo

Leia atentamente estes conselhos. O desrespeito por estes conselhos pode provocar um risco de incêndio, ferimentos graves ou choques eléctricos, que podem provocar a morte.

Escolha do cabo de carga

Os cabos de carga standard fornecidos com o veículo foram desenvolvidos especificamente para o veículo. Estão concebidos para o proteger contra os riscos de choque eléctrico que podem causar a morte ou incêndio.

Não utilize juntamente com os cabos de carga de veículos anteriores, dado que não estão adaptados. Para sua segurança, a utilização de um cabo de carga não preconizado pelo construtor é estritamente interdita. O desrespeito por esta prescrição pode provocar riscos de incêndio ou de choque elétrico que podem causar a morte. Para escolher um cabo de carga adaptado ao seu veículo, consulte um representante da marca.

Utilizar o cabo de carga B

Leia atentamente o manual do utilizador fornecido com o cabo de carga para conhecer as precauções de utilização do produto e as caraterísticas técnicas exigidas para a instalação elétrica da tomada.

Instalações

Sistemas de alimentação

Utilize apenas terminais de carga em conformidade com a norma IEC 61851-1 e com os pontos de ligação protegidos por:

- um sistema de corrente diferencial residual de 30 mA do tipo A específico da tomada utilizada;

- um dispositivo de proteção contra sobrecorrente;

- uma proteção contra sobretensão relacionada com raios nas zonas expostas (IEC 62305-4).

Tomada de parede

Peça a um profissional que instale uma caixa mural específica.

Em caso de carga doméstica

Peça a um profissional que verifique se cada tomada onde vai ligar o cabo de carga ocasional está em conformidade com as normas e regulamentos em vigor no país e se está em conformidade com as especificações previamente descritas nas informações sobre “Sistemas de alimentação”.

Tipos de carga em conformidade com as normas europeias

Corrente alterna (AC)

Se as informações forem apresentadas na tampa de carga do veículo, siga as instruções mais abaixo.

Antes de ligar um cabo de carga, verifique se:

- a cor e uma das letras da tomada de entrada 4 correspondem à cor e a uma das letras na extremidade 5 do cabo;

- a cor e uma das letras da tomada de entrada 3 correspondem à cor e a uma das letras na extremidade 6 do cabo.

Tipo de carga

Corrente alterna (AC)

Ligação

Terminal de carga 4/cabo de carga 5

Veículo 3/cabo de carga 6

Tipos de carga em conformidade com as normas europeias (em todos os restantes casos, consulte um representante da marca).

Tipos de carga em conformidade com as normas europeias (continuação)

Corrente contínua (DC)

Se as informações forem apresentadas na tampa de carga do veículo, siga as instruções mais abaixo.

Antes de ligar um cabo de carga, certifique-se de que a cor e uma das letras da tomada de entrada 3 correspondem à cor e a uma das letras na extremidade 6 do cabo de carga.

Tipo de carga

Corrente contínua (DC)

Ligação

Veículo 1/cabo de carga 3

Tipos de carga em conformidade com as normas europeias (em todos os restantes casos, consulte um representante da marca).

Tomada de carga elétrica 3

Nota: Em caso de neve, limpe-a da zona de carga do veículo antes de ligar ou desligar. Com efeito, a introdução de neve na tomada pode bloquear a inserção do cabo de carga na tomada.

O veículo dispõe de uma tomada de carga elétrica situada na parte traseira do veículo. A tomada E fornece uma carga até 22 kW.

Precauções

Evite carregar e estacionar o veículo em condições extremas de temperatura (quentes ou frias).

Em condições extremas, o carregamento pode demorar vários minutos a iniciar (tempo necessário para que a bateria de tração arrefeça ou aqueça).

Quando o veículo permanece estacionado durante mais de 7 dias com temperaturas inferiores a cerca de -25 °C, o carregamento da bateria de tração pode ser impossível.

Quando o veículo permanece estacionado durante mais de 3 meses com um nível de carga próximo do zero, o carregamento da bateria pode ser impossível.

Para preservar a vida da sua bateria de tracção, evite estacionar o seu veículo durante mais de um mês com um nível de carga elevado, sobretudo durante os períodos de calor forte.

Privilegie o carregamento da bateria de tração depois de circular e/ou num local temperado. Caso contrário, o carregamento pode ser mais demorado ou impossível.

Conselhos

- Com tempo muito quente, privilegie o estacionamento e a recarga do veículo num local à sombra/coberto.

- O carregamento é possível em tempo de chuva ou neve.

- A activação do ar condicionado aumenta a duração do carregamento.

Na ausência de protecção de instalação contra sobretensões, é desaconselhável carregar o veículo durante tempestades (raios...).

Recarregar a bateria de tracção

Veículo imobilizado e ignição desligada:

- Solte o cabo de carga da correia 7 situada no porta-bagagens do veículo;

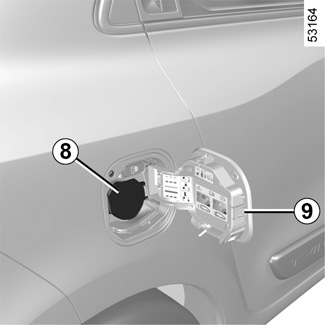

- abra a tampa de carga 9;

- abra a válvula 8;

- ligue a extremidade do cabo à fonte de alimentação;

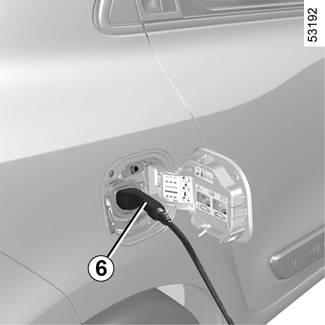

- introduza o manípulo 6;

- ligue o cabo ao veículo. O testemunho de carga 10 pisca a laranja;

- após ouvir um clique de bloqueio, verifique se o cabo de carga está bem encaixado. Para verificar o bloqueio, puxe ligeiramente a pega 6.

O cabo de carga é fixado automaticamente no veículo. Se trancar, torna impossível desligar o cabo do veículo.

Não utilize uma extensão, tomadas múltiplas ou um adaptador.

Risco de incêndio.

É imperativo que desenrole o cabo de carga para limitar o seu aquecimento.

Quando a carga é iniciada, são apresentadas as seguintes informações no quadro de instrumentos:

- o nível de energia no indicador da bateria 11;

- a taxa de carga da bateria;

- uma estimativa do tempo de carregamento restante (a partir de aproximadamente 95% da carga, o tempo restante deixa de ser afixado);

- o testemunho 12 indica que o veículo está ligado a uma fonte de alimentação;

- a autonomia do veículo variará consoante o nível de carga.

A visualização no quadro de instrumentos desaparece ao fim de alguns segundos. A visualização surge novamente no quadro de instrumentos quando é aberta uma porta.

Assim que a carga for concluída, o testemunho 10 acender-se-á fixamente a verde.

Não é necessário esperar que esteja na reserva para recarregar o veículo.

Anomalias de funcionamento

Se o testemunho de carga 10 se acender continuamente a vermelho, contacte um representante da marca.

O tempo de carga da bateria de tração depende da quantidade de energia restante e da potência fornecida pelo posto de carregamento. As informações são apresentadas no quadro de instrumentos durante a carga VISORES E INDICADORES.

Em caso de problema, aconselhamos a substituição por um cabo idêntico ao de origem. Consulte um representante da marca.

Precauções a adoptar quando desliga da tomada

- Prima o botão de destrancamento dos abríveis no telecomando por radiofrequência para desbloquear o cabo de carga do veículo e interromper a carga;

- introduza o manípulo 6;

- solte o cabo de carga do veículo;

Respeite imperativamente a ordem das operações de libertação.

- a válvula 8 deve estar fechada;

- a tampa de carga 9 deve estar fechada;

- desligue o cabo da fonte de alimentação;

- fixe o cabo utilizando a correia de arrumação situada no porta-bagagens do veículo.

Nota: Imediatamente depois de um carregamento longo da bateria de tração, o cabo poderá estar quente. Utilize as pegas.

Depois de premir o botão de destrancamento no telecomando por radiofrequência, dispõe de 60 segundos para o desligar antes que seja novamente bloqueado e a carga seja retomada.

Para não perturbar o sistema de vigilância do carregamento, não instale a banda anti-estática no veículo.

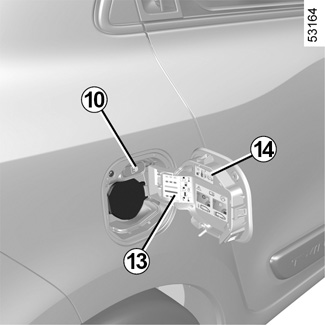

Etiqueta 13

A etiqueta 13 situada na tampa de carga faculta informações sobre o funcionamento de carga em função do estado do testemunho de carga 10:

- intermitência a laranja: o cabo está ligado ao veículo e o sistema está a realizar as respetivas verificações;

- acendimento permanente a laranja: a programação da carga está ativa;

A etiqueta 13 situada no lado direito recapitula as seguintes instruções:

- não lave a tampa de carga com um jato de água de alta pressão;

- com o veículo imobilizado, é possível abrir a válvula e a tampa de carga;

- com o veículo em andamento, a válvula e a tampa de carga devem estar fechadas;

- abra a tampa para ligar o cabo de carga;

- feche novamente a tampa assim que o cabo for desligado;

- ligue a uma tomada doméstica, um terminal de carga de tensão alterna ou a um terminal de carga rápida;

- para mais informações sobre a carga, consulte o manual do utilizador do veículo.

Etiqueta 14

A etiqueta 14 situada na tampa de carga 10 indica que é possível desbloquear a tampa de carga do veículo efetuando uma pressão longa no botão de destrancamento das portas no cartão.
