VISORES E INDICADORES

  • 1
  • 2
  • 3
  • 4
  • 5

Alerta de nível mínimo do óleo do motor

Quando o motor é ligado, o visor do quadro de instrumentos alertá-lo-á se o nível do óleo estiver no mínimo. NÍVEL DE ÓLEO DE MOTOR: generalidades.

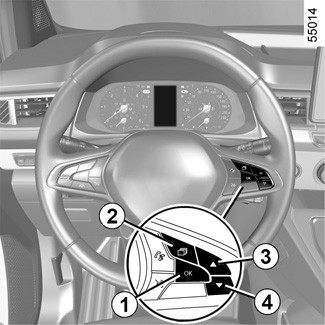

O primeiro alerta de nível mínimo pode ser apagado premindo o interruptor 1 «OK».

Os alertas seguintes desaparecerão automaticamente ao fim de 30 segundos, aproximadamente.

Quadro de instrumentos em milhas

(possibilidade de passar a km/h)

Veículos não equipados com ecrã multimédia

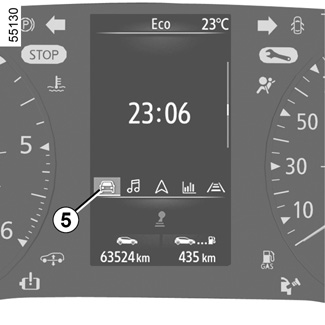

- Com a ignição desligada, prima o interruptor 2 as vezes necessárias para aceder ao separador Veículo 5;

- prima repetidamente 3 ou 4 para aceder a «Ajustes» e, em seguida, prima 1 "OK»;

- repita o mesmo procedimento para aceder a «QUAD.INSTRUM.» e, em seguida, «Unidades».

Veículos equipados com ecrã multimédia.

Consulte as instruções do sistema multimédia para selecionar o sistema áudio.

Nota: em ambos os casos, se a bateria for desligada, o computador de bordo voltará a afixar as suas informações nas unidades de medida originais.

Para voltar à unidade anterior, efetue a mesma operação.

Para mais informações, consulte as instruções do sistema multimédia.

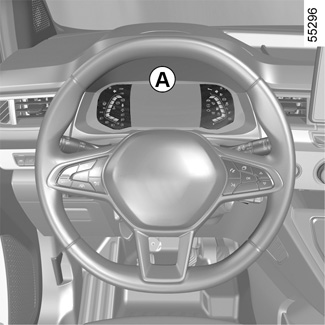

Quadro de instrumentos A

Acende-se quando a ignição é ligada. Em simultâneo com o acendimento de alguns indicadores, é afixada uma mensagem.

Consoante o veículo, pode personalizar o seu quadro de instrumentos com um conteúdo e cores diferentes, à sua escolha.

No caso de veículos equipados com ecrã multimédia, consulte as instruções do sistema multimédia.

Para veículos não equipados com ecrã multimédia MENU DE PERSONALIZAÇÃO DAS REGULAÇÕES DO VEÍCULO.

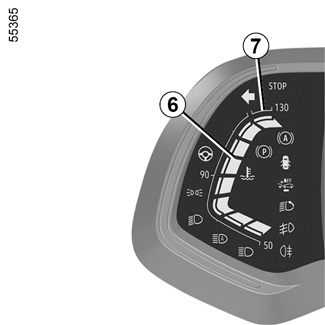

Indicador de temperatura do líquido de refrigeração 6

Em condições de utilização normal, o ponteiro 6 deve situar-se antes da zona 7. Pode, no entanto, atingir esta zona em caso de utilização mais «intensiva». Só é caso para alerta se o testemunho luminoso ® se acender ao mesmo tempo que surge uma mensagem no quadro de instrumentos e é emitido um sinal sonoro.

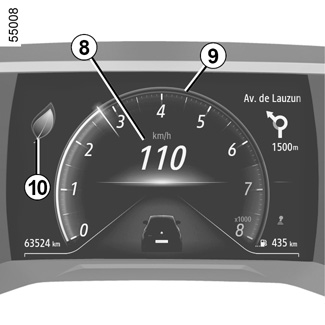

Velocímetro 8

A visualização varia consoante o estilo selecionado.

Alarme sonoro de excesso de velocidade

Consoante o veículo e o país, o testemunho é apresentado no quadro de instrumentos e é emitido um sinal sonoro. O sinal sonoro será emitido assim que o veículo circular a mais de 120 km/h. Este testemunho permanecerá aceso enquanto o veículo circular a mais de 120 km/h.

Conta-rotações 9

(graduação x 1000)

É apresentado de forma diferente consoante a personalização efetuada no quadro de instrumentos. Consoante o estilo selecionado, poderá não ser apresentado.

Indicador do estilo de condução 10 CONSELHOS DE CONDUÇÃO, CONDUÇÃO ECO

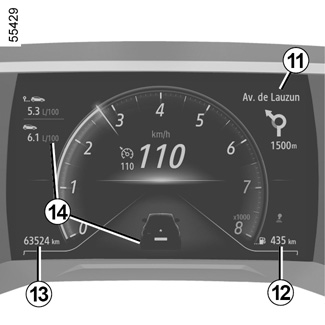

Informações multimédia 11

Consoante o veículo, é possível visualizar informações do ecrã multimédia (bússola, telefone, navegação, etc.).

Para mais informações, consulte as instruções do sistema multimédia.

Autonomia estimada com o combustível existente no depósito 12

Este valor só é afixado depois de percorrer 400 m. COMPUTADOR DE BORDO: parâmetros de viagem.

Conta-quilómetros total 13 COMPUTADOR DE BORDO: parâmetros de viagem

Computador de bordo 14 COMPUTADOR DE BORDO: generalidades

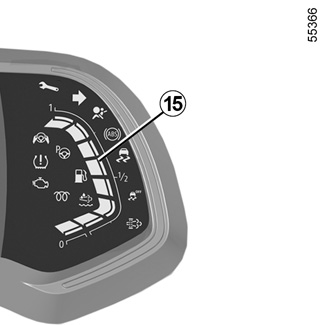

Indicador do nível de combustível 15

Se o nível estiver na reserva, a imagem M integrada no indicador é apresentada a cor de laranja ao mesmo tempo que é emitido um sinal sonoro. Reabasteça logo que possível.

Quadro de instrumentos B

Acende-se quando a ignição é ligada. Em simultâneo com o acendimento de alguns indicadores, é afixada uma mensagem.

Consoante o veículo, é possível personalizar o quadro de instrumentos com cores à sua escolha. No caso de veículos equipados com ecrã multimédia, consulte as instruções do sistema multimédia.

Para veículos não equipados com sistema de navegação, consulte as informações sobre o «Menu de personalização das regulações do veículo» no capítulo 1.

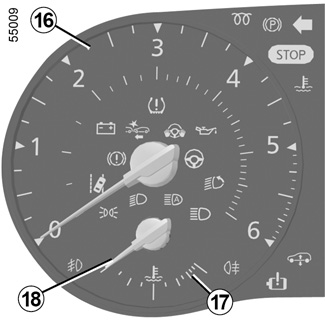

Conta-rotações 16

(graduação x 1000)

Indicador de temperatura do líquido de refrigeração 18

Em condições de utilização normal, o ponteiro 18 deverá situar-se antes da zona vermelha 17. Pode, no entanto, atingir esta zona em caso de utilização mais «intensiva». Só é caso para alerta se o testemunho luminoso ® se acender ao mesmo tempo que surge uma mensagem no quadro de instrumentos e é emitido um sinal sonoro.

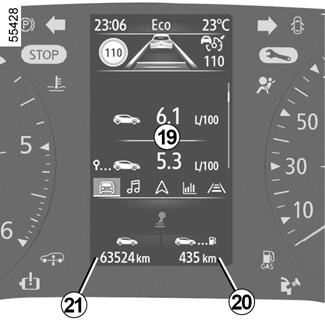

Computador de bordo 19

COMPUTADOR DE BORDO: generalidades

Autonomia estimada com o combustível existente no depósito 20

Este valor só é afixado depois de percorrer 400 m.

COMPUTADOR DE BORDO: parâmetros de viagem

Conta-quilómetros total 21

COMPUTADOR DE BORDO: parâmetros de viagem

Indicador do estilo de condução 22 CONSELHOS DE CONDUÇÃO, CONDUÇÃO ECO

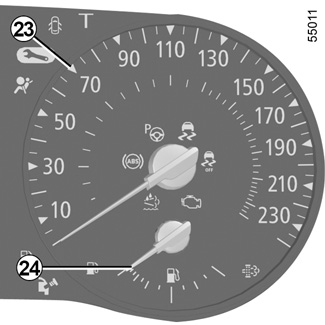

Indicador do nível de combustível 24

Se o nível estiver na reserva, a imagem M integrada no indicador é apresentada a cor de laranja ao mesmo tempo que é emitido um sinal sonoro. Reabasteça logo que possível.

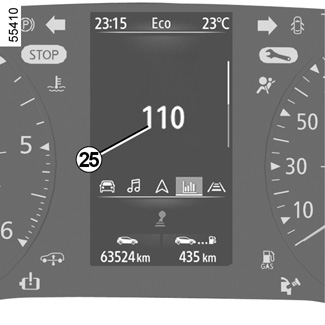

Velocímetros 23 e, consoante o veículo, 25

(km ou milhas por hora)

Controle a sua velocidade apenas de acordo com o velocímetro aprovado 23.

O indicador 25 é apresentado a título indicativo.

Alarme sonoro de excesso de velocidade

Consoante o veículo e o país, o testemunho é apresentado no quadro de instrumentos e é emitido um sinal sonoro. O sinal sonoro será emitido assim que o veículo circular a mais de 120 km/h. Este testemunho permanecerá aceso enquanto o veículo circular a mais de 120 km/h.

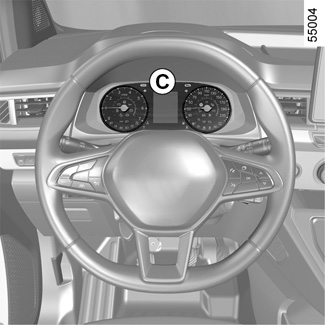

Quadro de instrumentos C

Acende-se quando a ignição é ligada. Em simultâneo com o acendimento de alguns indicadores, é afixada uma mensagem.

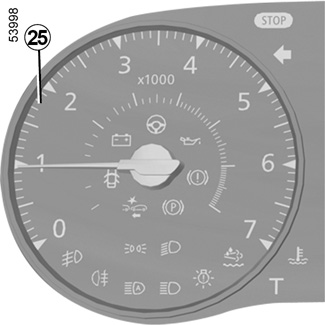

Conta-rotações 25

(escala x 1000)

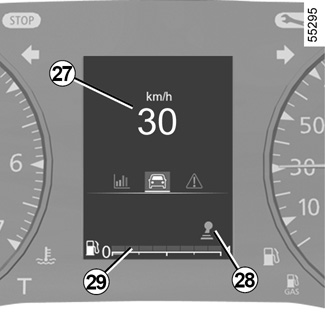

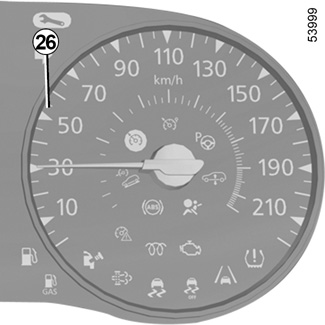

Velocímetros 26 e, consoante o veículo, 27

(km ou milhas por hora)

Controle a sua velocidade apenas de acordo com o velocímetro aprovado 26.

O indicador 27 é apresentado a título indicativo.

Indicador de mudança de velocidade 28 CONSELHOS DE CONDUÇÃO, CONDUÇÃO ECO

Alarme sonoro de excesso de velocidade

Consoante o veículo e o país, o testemunho é apresentado no quadro de instrumentos e é emitido um sinal sonoro. O sinal sonoro será emitido assim que o veículo circular a mais de 120 km/h. Este testemunho permanecerá aceso enquanto o veículo circular a mais de 120 km/h.

Indicador do nível de combustível 29

O número de traços acesos indica o nível de combustível. Quando está no mínimo, não há qualquer traço afixado e o indicador de aviso de nível mínimo de combustível pisca ou, consoante o veículo, acende.
