Arrumações no porta-bagagens
Arrumações no porta-bagagens

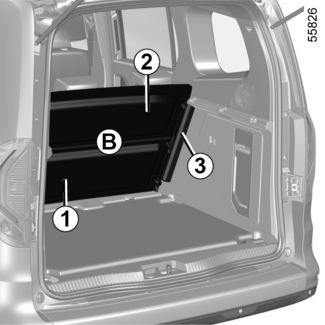

Prateleira traseira
A prateleira é composta por duas partes rígidas.
Há duas posições possíveis:
- a posição superior A;
Neste caso, é possível dobrar a secção 2 sobre a secção 1 elevando-a conforme ilustrado pela seta.
- Posição de arrumação B.
Para arrumar a prateleira, faça-a deslizar em direção à calha 3 por trás do encosto do banco traseiro.
AVISO
Não coloque objetos pesados ou duros sobre a prateleira. Em caso de travagem brusca
ou de acidente, esses objetos poderão constituir um perigo para os ocupantes do veículo.
Tapa-bagagens
Para enrolar a parte flexível do tapa-bagagens
Em veículos com esse equipamento, pode ser colocado em duas posições:
- por trás dos bancos da segunda fila (posição A). Neste caso, os bancos da terceira fila devem estar na posição de mesa, na posição rebatida ou ser extraídos do veículo.
- por trás dos bancos da terceira fila (posição B).
Certifique-se de que cada correia 1 está corretamente fixada na respetiva lingueta 2.
Puxe a pega 3 cuidadosamente de modo a desencaixar os espigões 4 dos respetivos pontos de fixação 6 situados em ambos os lados do porta-bagagens e, em seguida, enrole o tapa-bagagens
5.
Guie o movimento de enrolamento do tapa-bagagens 5.
Para desenrolar a secção flexível do tapa-bagagens, proceda no sentido inverso.
Conselho
É proibido montar o tapa-bagagens por trás dos bancos da segunda fila se existirem
passageiros nos bancos da terceira fila.
Extração do tapa-bagagens
Utilizando a pega 3, rode a secção flexível do tapa-bagagens 5 para cima (movimento C) para aceder aos batentes 7 nas extremidades.
Empurre o batente direito 7 para a esquerda (movimento D) e levante o lado direito (movimento E) para extrair o enrolador do respetivo alojamento.
Reposição do tapa-bagagens
Encaixe o lado esquerdo do tapa-bagagens 5, empurre o batente direito 7 para a esquerda e, em seguida, baixe o lado direito do enrolador para dentro do respetivo
alojamento.
AVISO
Não coloque objetos pesados ou duros sobre o tapa-bagagens. Em caso de travagem brusca
ou de acidente, esses objetos poderão constituir um perigo para os ocupantes do veículo.
Arrumação do tapa-bagagens
É possível guardar o tapa-bagagens 5 diretamente no piso.
Posicione o enrolador do tapa-bagagens 5 nos alojamentos 8.
AVISO
Nenhuma pessoa ou animal deve estar instalado nos bancos traseiros da terceira fila
se o tapa-bagagens não estiver retirado.
Arrumações no compartimento de carga
Ganchos de retenção
Pontos de fixação 1.
Ganchos porta-sacos 2
Massa máxima por gancho: 5 kg.
Porta-objetos A
Desencaixe a tampa 3.
Porta-bebidas 4
(consoante o veículo)
Porta-objetos 5
(consoante o veículo)
AVISO
Certifique-se de que não coloca objetos duros, pesados ou pontiagudos nos compartimentos
de arrumação "abertos", dado que poderão ser projetados sobre os ocupantes ao realizar
uma curva ou uma travagem brusca, ou em caso de acidente.
Transporte de objetos no compartimento de carga
Coloque sempre os objetos de modo a que os maiores fiquem apoiados:
os encostos do banco traseiro, para cargas normais (exemplo A);
nos encostos dos bancos dianteiros com os encostos traseiros rebatidos, como no caso
de cargas máximas (exemplo B);
os encostos dos bancos dianteiros quando os bancos traseiros da segunda e/ou terceira
fila estão na posição rebatida ou são extraídos do veículo BANCOS TRASEIROS: FUNCIONALIDADES (caso C)
Certifique-se de que os objetos transportados são uniformemente distribuídos por toda
a área de carga.
Se desejar transportar objetos sobre o encosto rebatido, antes de o rebater, é imperativo
que retire o apoio de cabeça para que o encosto possa encostar o mais possível ao
assento.
Conselho
Não é permitido transportar objetos pesados nos bancos traseiros quando os encostos
dos bancos estão rebatidos para a posição de mesa.
AVISO
Coloque sempre os objetos mais pesados diretamente sobre o piso do compartimento de
carga. Se o veículo estiver equipado, utilize os pontos de fixação 1 situados no piso do porta-bagagens. A carga deve ser distribuída de modo a que nenhum
objeto possa ser projetado para a frente em caso de travagem brusca. Aplique os cintos
de segurança dos lugares traseiros, ainda que não estejam a ser utilizados.
Transporte de objetos no compartimento traseiro
Consoante o veículo, os anéis rotativos 2 e 3 podem ser utilizados para impedir o movimento dos objetos transportados. O número
de anéis e as respetivas localizações poderão variar consoante o veículo.
Conselho
Os anéis 2 servem apenas para a retenção da carga transportada. Antes de utilizar estes anéis,
a carga deve ser fixada aos anéis de retenção 3 situados no piso do veículo.
Particularidade da versão furgão
Anéis rotativos 3:
Fmax : 400 daN
AVISO
Para sua segurança, verifique se todas as portas estão bem fechadas, antes de arrancar.
AVISO
Em caso de andamento com a porta batente traseira direita aberta, arrume sempre as
cargas transportadas. A porta esquerda que permanece fechada não substitui a arrumação
das cargas transportadas. A utilização em andamento da porta de batente traseira direita
aberta deve ser sempre uma exceção.
Em qualquer caso, reporte-se à legislação local.
Risco de perda de carga para a estrada.
Versão "Open Sesame"
Consoante a largura e o comprimento dos objetos transportados no compartimento de
carga, utilize as aberturas da porta do passageiro dianteiro e das portas laterais
corrediças.
Para tal, rode a divisória 4. Respeite o procedimento ao rodar a divisória DIVISÓRIA ROTATIVA.
Espaço 8 e porta-bagagens de tejadilho 7
(consoante o veículo)
Consoante o comprimento dos objetos transportados na zona de carga traseira, é possível
utilizar o espaço 8 ou o porta-bagagens de tejadilho 7.
Posição de utilização
Com o porta-bagagens de tejadilho na posição de arrumação, puxe a alavanca 6 para baixo para destravar o porta-bagagens de tejadilho e, em seguida, segure na
barra do porta-bagagens de tejadilho 5 e puxe-a na sua direção até travar (movimento D).
O porta-bagagens de tejadilho é travado automaticamente. Assegure-se do seu correto
travamento.
Conselho
Fixe sempre as cargas transportadas com os anéis 9.
Certifique-se de que respeita o comprimento e a carga máximos autorizados.
Prepare as proteções eventualmente necessárias e adapte a sua condução de modo a minimizar
o movimento da carga transportada e evitar danificar o veículo ou a carga.
Posição de arrumação
Com o porta-bagagens de tejadilho na posição de utilização, puxe a alavanca 6 para baixo para destravar o porta-bagagens de tejadilho, segure na barra do porta-bagagens
de tejadilho 5 e empurre-a para cima até travar (movimento E).
O porta-bagagens de tejadilho é travado automaticamente. Assegure-se do seu correto
travamento.
Conselho
Carga máxima permitida no porta-bagagens de tejadilho 7: 30 kg, uniformemente repartidos.
Comprimento máximo da carga:
- chassis normal: 2 metros;
- chassis longo: 2,5 metros.
Conselho
Ao manusear o porta-bagagens de tejadilho, certifique-se de que ninguém se encontra
na proximidade das peças em movimento.
